「地図記号・図式・表示の原則」の問題集です。一問一答11問、五肢択一4問。各問題の「正解・解説を見る」を開いて答えを確認してください。
このページの略称：準則＝作業規程の準則（国土交通省告示）
一問一答（○×）
問1 ○×
公共測量標準図式では、永続性のない対象でも、特に必要と認められるものを表示できます。
正解・解説を見る
正解：○
正解は○です。現存し永続性のあるものという原則に対する例外の1つです。建設中でおおむね1年以内の完成見込みという別の例外もあります。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第3条本文・第1・2号；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
問2 ○×
公共測量標準図式では、表示する対象の形状を、それぞれの上方からの正射影として表示することが原則です。
正解・解説を見る
正解：○
正解は○です。正射影で形状を表示し、それが困難なものは正射影の位置に定められた記号を表示します。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第4条第2項；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
問3 ○×
数値地形図の詳細な表示の程度は、地図情報レベルにかかわらず同じにします。
正解・解説を見る
正解：×
正解は×です。地表面の状況を地図情報レベルに応じて正確詳細に表示します。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第4条第1項；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
国土地理院「作業規程の準則（令和7年3月31日改正）」第105条第2項（地図情報レベル）；https://www.gsi.go.jp/common/000258734.pdf（取得・照合2026-10-10）
問4 ○×
公共測量標準図式で特定記号のない必要な対象は、指示点と名称・種類等の文字によって示せます。
正解・解説を見る
正解：○
正解は○です。所定の位置に指示点を表示し、文字で内容を示します。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第4条第3項；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
問5 ○×
公共測量標準図式では、数値地形図データの地物の水平位置を、見やすさのために転位することが原則です。
正解・解説を見る
正解：×
正解は×です。原則として転位しません。出力図に限られる例外と区別します。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第5条第1・2項；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
問6 ○×

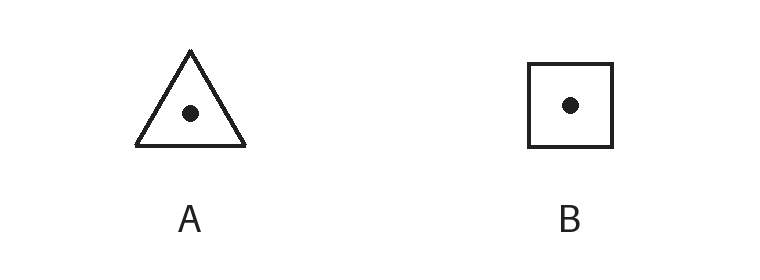

国土地理院の電子地形図25000の記号一覧に基づく模式図です。Aは三角点、Bは水準点の記号です。
正解・解説を見る
正解：○
正解は○です。内部に点のある三角形が三角点、内部に点のある四角形が水準点です。
根拠：国土地理院「地図記号一覧（電子地形図25000・令和4年の一覧）」基準点：三角点・水準点（公式記号画像000241236/237）；https://www.gsi.go.jp/kohokocho/map-sign-tizukigou-2022-itiran.html（取得・照合2026-10-10）
問7 ○×

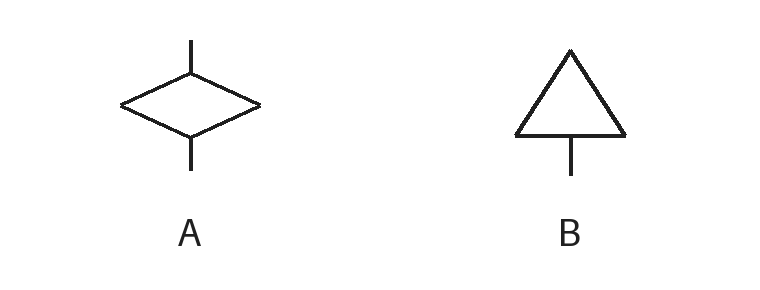

国土地理院の電子地形図25000の記号一覧に基づく模式図です。Aは裁判所、Bは税務署の記号です。
正解・解説を見る
正解：×
正解は×です。Aは上下に軸のあるひし形で税務署、Bは下方に軸のある三角形で裁判所です。対応が逆です。
根拠：国土地理院「地図記号一覧（電子地形図25000・令和4年の一覧）」建物：裁判所・税務署（公式記号画像000241206/207）；https://www.gsi.go.jp/kohokocho/map-sign-tizukigou-2022-itiran.html（取得・照合2026-10-10）
問8 ○×
自然災害伝承碑の地図記号は、過去の自然災害を伝える碑を示します。
正解・解説を見る
正解：○
正解は○です。指定緊急避難場所を示す記号とは異なります。
根拠：国土地理院「地図（数値地図）の一般的事項に関するQ&A」Q3.5；https://www.gsi.go.jp/kohokocho/FAQ3.html（取得・照合2026-10-10）
国土地理院「地図記号一覧（電子地形図25000・令和4年の一覧）」自然災害伝承碑の項目；https://www.gsi.go.jp/kohokocho/map-sign-tizukigou-2022-itiran.html（取得・照合2026-10-10）
問9 ○×
等高線と標高点は、どちらも一つの点の標高だけを示す表現です。
正解・解説を見る
正解：×
正解は×です。等高線は同じ標高の位置を結ぶ線で、標高点は特定位置の標高を示します。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第35条・第37条・第52条；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
国土地理院「地図（数値地図）の一般的事項に関するQ&A」Q3.3；https://www.gsi.go.jp/kohokocho/FAQ3.html（取得・照合2026-10-10）
計算で検証：等標高の軌跡と点の高さという定義
問10 ○×
行政界と道路は、同じ場所を通る場合があっても、異なる表現項目です。
正解・解説を見る
正解：○
正解は○です。行政区画の境と交通用の通路をそれぞれ表します。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第10条・第14条；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
国土地理院「平成25年2万5千分1地形図図式（表示基準）（令和8年3月30日改正・同日施行）」第20条・第56条；https://www.gsi.go.jp/common/000218186.pdf（取得・照合2026-10-10）
問11 ○×

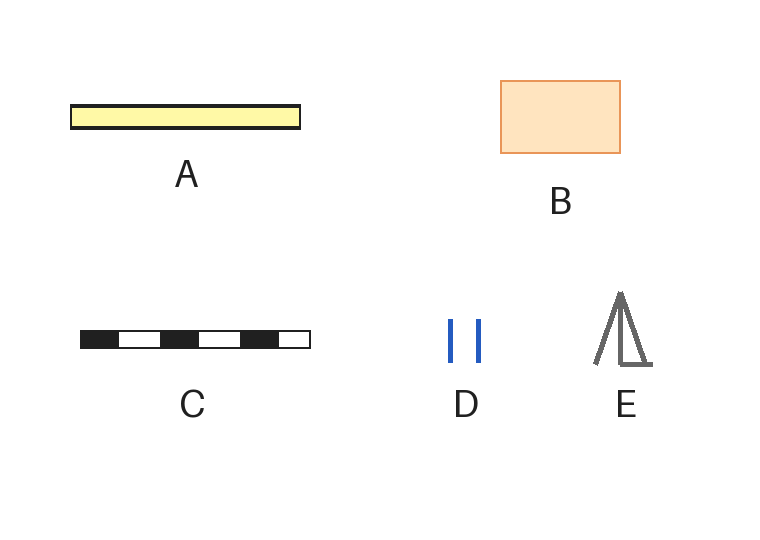

電子地形図25000の主要記号を拡大した模式図です。Cは普通建物を示しています。
正解・解説を見る
正解：×
正解は×です。Cは白黒の区間が交互になったJR線の単線です。普通建物はBの外周と薄橙色の表示です。
根拠：国土地理院「地図記号一覧（電子地形図25000・令和4年の一覧）」道路・鉄道・建物・植生の各項目；https://www.gsi.go.jp/kohokocho/map-sign-tizukigou-2022-itiran.html（取得・照合2026-10-10）
国土地理院「平成25年2万5千分1地形図図式（表示基準）（令和8年3月30日改正・同日施行）」第26条道路様式・第31条鉄道様式・第36条建物等の記号様式・第43条植生記号様式；https://www.gsi.go.jp/common/000218186.pdf（取得・照合2026-10-10）
五肢択一
問12 いくつあるか
公共測量標準図式の表示対象として認められるものは、次のうちいくつありますか。ここでは列挙した条件だけで判断してください。
ア：測量時に現存し、永続性のある対象。
イ：建設中で、おおむね半年後に完成する見込みの対象。
ウ：永続性はないものの、特に必要と認められる対象。
エ：現存しておらず、建設も始まっていない構想段階の施設。
- 0個
- 1個
- 2個
- 3個
- 4個
正解・解説を見る
正解：4
正解は4です。アは原則、イとウはそれぞれ明示された例外に該当するので3個です。エは列挙条件では認められません。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第3条本文・第1・2号；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
選択肢別の説明
1：誤りです。原則に該当するアと、例外に該当するイ・ウがあります。
2：誤りです。原則だけでなく2種類の例外も対象です。
3：誤りです。ア・イ・ウの3個が認められます。
4：正しいです。ア・イ・ウです。
5：誤りです。エは現存せず、建設中にも該当しません。
問13 正しいもの
1/25,000地形図図式の基本区画について、空欄の正しい組み合わせを選んでください。隣図との重複部や沿岸部・離島等の特例は含めません。
基本区画は、経度差［ア］、緯度差［イ］の経線・緯線で区画します。
- ア：5′00″／イ：7′30″
- ア：7′30″／イ：5′00″
- ア：7°30′／イ：5°00′
- ア：15′00″／イ：10′00″
- ア：1′15″／イ：20″
正解・解説を見る
正解：2
正解は2です。基本区画は経度差7′30″、緯度差5′00″です。図郭は原則としてこれに重複部を加えた範囲です。
根拠：国土地理院「平成25年2万5千分1地形図図式（表示基準）（令和8年3月30日改正・同日施行）」第11条第1～3項；https://www.gsi.go.jp/common/000218186.pdf（取得・照合2026-10-10）
国土地理院「地図（数値地図）の一般的事項に関するQ&A」Q3.14；https://www.gsi.go.jp/kohokocho/FAQ3.html（取得・照合2026-10-10）
選択肢別の説明
1：誤りです。経度方向と緯度方向が逆です。
2：正しいです。第11条の基本区画の幅です。
3：誤りです。度と分の単位を取り違えています。
4：誤りです。1/50,000の基本区画の幅との混同です。
5：誤りです。重複部の量との混同です。
問14 誤っているもの
図式の適用と数値地形図の表示について、誤っているものを1つ選んでください。
- 公共測量標準図式は、地図情報レベル5000以下の数値地形図を対象とします。
- 1/25,000地形図図式（表示基準）は、電子国土基本図から作成する基本測量の地形図を対象とします。
- 記号を照合するときは、対象の地図製品と採用する図式の版を確認します。
- 公共測量標準図式で正射影による形状表示が困難な対象は、透視図として斜め上からの見え方を表示します。
- 公共測量標準図式の地図情報レベル2500以上でやむを得ない転位の例外は、相当縮尺の出力図に限られます。
正解・解説を見る
正解：4
正解は4です。選択肢4が誤りです。正射影で形状を示せないものは、正射影の位置に所定の記号を表示します。
根拠：国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第4条第2項；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第5条第1・2項；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
国土地理院「作業規程の準則・付録7 公共測量標準図式（令和7年3月31日改正版）」第1条；https://www.gsi.go.jp/common/000258741.pdf（取得・照合2026-10-10）
国土地理院「平成25年2万5千分1地形図図式（表示基準）（令和8年3月30日改正・同日施行）」第1・2条；https://www.gsi.go.jp/common/000218186.pdf（取得・照合2026-10-10）
国土地理院「地図記号一覧（電子地形図25000・令和4年の一覧）」ページの対象製品表示；https://www.gsi.go.jp/kohokocho/map-sign-tizukigou-2022-itiran.html（取得・照合2026-10-10）
国土地理院「平成25年2万5千分1地形図図式（表示基準）（令和8年3月30日改正・同日施行）」表紙・附則、PDF p.65；https://www.gsi.go.jp/common/000218186.pdf（取得・照合2026-10-10）
国土地理院「作業規程の準則（令和7年3月31日改正）」第107条；https://www.gsi.go.jp/common/000258734.pdf（取得・照合2026-10-10）
選択肢別の説明
1：正しい説明です。付録7第1条の対象範囲です。
2：正しい説明です。表示基準第1・2条の対象です。
3：正しい説明です。製品・縮尺・図式の適用を区別します。
4：誤った説明です。透視図に切り替える規定ではありません。
5：正しい説明です。付録7第5条第2項の限定です。
問15 組み合わせ
電子地形図25000の主要記号の模式図です。A～Eの全ての対応が正しい組み合わせを選んでください。道路・普通建物・JR線の単線・田・針葉樹林から判断します。
- A：道路／B：普通建物／C：JR線の単線／D：田／E：針葉樹林
- A：道路／B：JR線の単線／C：普通建物／D：田／E：針葉樹林
- A：道路／B：普通建物／C：JR線の単線／D：針葉樹林／E：田
- A：JR線の単線／B：普通建物／C：道路／D：田／E：針葉樹林
- A：田／B：普通建物／C：JR線の単線／D：道路／E：針葉樹林
正解・解説を見る
正解：1
正解は1です。Aは道路の線、Bは普通建物の外周・塗り、CはJR線の白黒の区間、Dは田の短い2本線、Eは針葉樹林の記号です。
根拠：国土地理院「地図記号一覧（電子地形図25000・令和4年の一覧）」道路・鉄道・建物・植生の各項目；https://www.gsi.go.jp/kohokocho/map-sign-tizukigou-2022-itiran.html（取得・照合2026-10-10）
国土地理院「平成25年2万5千分1地形図図式（表示基準）（令和8年3月30日改正・同日施行）」第26条道路様式・第31条鉄道様式・第36条建物等の記号様式・第43条植生記号様式；https://www.gsi.go.jp/common/000218186.pdf（取得・照合2026-10-10）
選択肢別の説明
1：正しいです。道路・建物・鉄道・土地利用・植生の5種類の対応が全て一致します。
2：誤りです。Bの建物とCの鉄道が逆です。
3：誤りです。Dの田とEの針葉樹林が逆です。
4：誤りです。Aの道路とCの鉄道が逆です。
5：誤りです。Aの道路とDの田が逆です。
